SSAW স্টিল পাইপ হল স্ট্রিপ কয়েলের কাঁচামাল, প্রায়শই তাপমাত্রা এক্সট্রুশন ছাঁচনির্মাণ, স্বয়ংক্রিয় ডাবল-তারের ডাবল ডুবন্ত আর্ক ঢালাই প্রক্রিয়া সর্পিল সীম পাইপ দিয়ে তৈরি। সর্পিল ইস্পাত পাইপ পাইপ ইউনিটের মধ্যে ছিটকে যাবে, মাল্টি-রোল রোলিং, স্ট্রিপ রোল আপ, একটি বৃত্তাকার ফাঁক খোলার ফাঁক তৈরি করবে, স্কুইজ রোল হ্রাস, 1 ~ 3 মিমি এ ওয়েল্ড গ্যাপ নিয়ন্ত্রণ সামঞ্জস্য করবে এবং ওয়েল্ড ফ্লাশের উভয় প্রান্ত তৈরি করবে।
SSAW ইস্পাত পাইপ উত্পাদন প্রক্রিয়া:
(1) কাঁচামাল হল স্ট্রিপ স্টিলের কয়েল, ওয়েল্ডিং তার এবং ফ্লাক্স। ব্যবহার করার আগে তাদের অবশ্যই কঠোর শারীরিক এবং রাসায়নিক পরিদর্শন করা উচিত।
(2) স্ট্রিপ স্টিলের মাথা এবং লেজ বাট-একক-তার বা ডাবল-তারের ডুবো আর্ক ওয়েল্ডিং দ্বারা সংযুক্ত। একটি ইস্পাত পাইপে ঘূর্ণিত হওয়ার পরে, মেরামত ঢালাইয়ের জন্য স্বয়ংক্রিয় নিমজ্জিত আর্ক ঢালাই ব্যবহার করা হয়।
(3) গঠনের আগে, স্ট্রিপ স্টিল সমতল করা হয়, ছাঁটা হয়, প্ল্যান করা হয়, পৃষ্ঠ পরিষ্কার করা হয়, কনভেইড করা হয় এবং আগে-বাঁকানো হয়।
(4) একটি বৈদ্যুতিক যোগাযোগের চাপ পরিমাপক পরিবাহকের উভয় পাশে তেল সিলিন্ডারের চাপ নিয়ন্ত্রণ করতে ব্যবহৃত হয় যাতে স্ট্রিপ স্টিলের মসৃণ পরিবহন নিশ্চিত করা যায়।
(5) বাহ্যিকভাবে নিয়ন্ত্রিত বা অভ্যন্তরীণভাবে নিয়ন্ত্রিত রোলার গঠন গৃহীত হয়।
(6) একটি ওয়েল্ড গ্যাপ কন্ট্রোল ডিভাইস ব্যবহার করা হয় যাতে ওয়েল্ড গ্যাপ ঢালাইয়ের প্রয়োজনীয়তা পূরণ করে। পাইপের ব্যাস, মিসলাইনমেন্ট এবং ওয়েল্ড গ্যাপ কঠোরভাবে নিয়ন্ত্রিত হয়।
(7) অভ্যন্তরীণ এবং বাহ্যিক উভয় ঢালাই একক-তারের বা ডাবল-তারের নিমজ্জিত আর্ক ওয়েল্ডিং দ্বারা একটি আমেরিকান লিঙ্কন বৈদ্যুতিক ওয়েল্ডার ব্যবহার করে স্থিতিশীল ঢালাই নির্দিষ্টকরণের জন্য সঞ্চালিত হয়।
(8) স্পাইরাল ওয়েল্ডের 100% অ-ধ্বংসাত্মক পরীক্ষার কভারেজ নিশ্চিত করতে অনলাইন ক্রমাগত অতিস্বনক স্বয়ংক্রিয় ত্রুটি সনাক্তকারীর দ্বারা সমস্ত ঢালাই পরিদর্শন করা হয়। ত্রুটিগুলি থাকলে, একটি স্বয়ংক্রিয় অ্যালার্ম বাজানো হবে এবং একটি চিহ্ন স্প্রে করা হবে। উত্পাদন কর্মীরা সময়মত ত্রুটিগুলি দূর করতে যে কোনও সময় প্রক্রিয়ার পরামিতিগুলি সামঞ্জস্য করতে পারে।
(9) একটি এয়ার প্লাজমা কাটিং মেশিন দ্বারা ইস্পাত পাইপ একক টুকরা করা হয়।
(10) একক ইস্পাত পাইপ কাটার পর, স্টিলের পাইপের প্রতিটি ব্যাচকে অবশ্যই যান্ত্রিক বৈশিষ্ট্য, রাসায়নিক গঠন, ফিউশন স্থিতি, ঢালাইগুলির পৃষ্ঠের গুণমান এবং অ-ধ্বংসাত্মক পরীক্ষা নিশ্চিত করতে একটি কঠোর প্রথম পরিদর্শন পদ্ধতির মধ্য দিয়ে যেতে হবে যাতে পাইপ তৈরির প্রক্রিয়াটি আনুষ্ঠানিকভাবে উৎপাদনে আনার আগে যোগ্য হয়।
(11) ওয়েল্ডগুলিতে অবিচ্ছিন্ন অতিস্বনক ত্রুটি সনাক্তকরণের চিহ্ন সহ অংশগুলি ম্যানুয়াল আল্ট্রাসনিক এবং এক্স-রে দ্বারা পুনরায় পরিদর্শন করা হয়। ত্রুটিগুলি থাকলে, সেগুলি মেরামত করা হয় এবং তারপরে ত্রুটিগুলি নির্মূল করা হয়েছে তা নিশ্চিত না হওয়া পর্যন্ত পুনরায় অ{4}}বিধ্বংসী পরীক্ষা করা হয়৷
(12) স্ট্রিপ স্টিলের বাট ঢালাই এবং পাইপগুলি যেখানে T-জয়েন্টগুলি স্পাইরাল ওয়েল্ডগুলির সাথে ছেদ করে সেগুলি সবই এক্স-টেলিভিশন বা ফিল্ম দ্বারা পরিদর্শন করা হয়।
(13) প্রতিটি ইস্পাত পাইপ একটি হাইড্রোস্ট্যাটিক পরীক্ষা সাপেক্ষে, এবং চাপ রেডিয়ালি সিল করা হয়. পরীক্ষার চাপ এবং সময় কঠোরভাবে একটি ইস্পাত পাইপ জল চাপ মাইক্রোকম্পিউটার সনাক্তকরণ ডিভাইস দ্বারা নিয়ন্ত্রিত হয়. পরীক্ষার পরামিতি স্বয়ংক্রিয়ভাবে মুদ্রিত এবং রেকর্ড করা হয়.
(14) পাইপের প্রান্তটি সঠিকভাবে শেষ মুখের উল্লম্বতা, খাঁজ কোণ এবং ভোঁতা প্রান্ত নিয়ন্ত্রণ করতে মেশিন করা হয়।
সর্পিল ইস্পাত পাইপ (SSAW),সর্পিল ঢালাই পাইপ,SAWL ইস্পাত পাইপ, সর্পিল নিমজ্জিত আর্ক পাইপ,সর্পিল ঢালাই ইস্পাত পাইপ

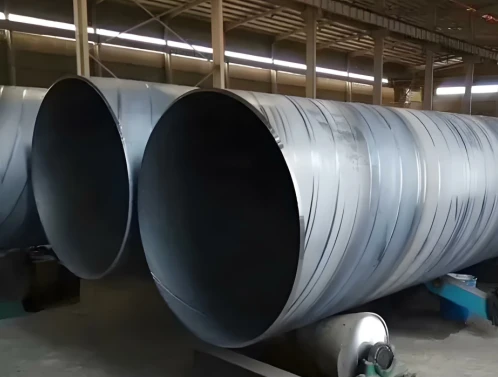

সর্পিল ইস্পাত পাইপ, স্পাইরাল ওয়েল্ডেড পাইপ নামেও পরিচিত, একটি নির্দিষ্ট সর্পিল কোণে (ফর্মিং অ্যাঙ্গেল বলা হয়) লো-কার্বন স্ট্রাকচারাল স্টিল বা লো-মিশ্র স্ট্রাকচারাল স্টিলের স্ট্রিপকে একটি টিউব ফাঁকা করে এবং তারপর টিউব সিমগুলিকে ঢালাই করে তৈরি করা হয়। এটি সরু স্ট্রিপ স্টিলের সাথে বড়-ব্যাসের ইস্পাত পাইপ তৈরি করতে পারে।
বৈশিষ্ট্য:
স্ট্রেইট সীম ওয়েল্ডেড পাইপ (ERW/LSAW) এর উত্পাদন প্রক্রিয়া উচ্চ উত্পাদন দক্ষতা, কম খরচ এবং দ্রুত বিকাশ সহ সহজ। সর্পিল ঢালাই পাইপের শক্তি সাধারণত সোজা সীম ঢালাই পাইপের চেয়ে বেশি। এটি সংকীর্ণ বিলেট সহ বড় ব্যাসযুক্ত ঢালাই পাইপ উত্পাদন করতে পারে এবং একই প্রস্থের বিলেট সহ বিভিন্ন ব্যাসের ঝালাই পাইপও উত্পাদন করতে পারে। যাইহোক, একই দৈর্ঘ্যের সোজা সীম পাইপের তুলনায়, জোড়ের দৈর্ঘ্য 30 ~ 100% বৃদ্ধি পায় এবং উৎপাদন গতি কম। অতএব, বেশিরভাগ ছোট ব্যাসের ঢালাই পাইপগুলি সোজা সীম ঢালাই ব্যবহার করে, যখন বড় ব্যাসের ঢালাই পাইপগুলি বেশিরভাগ সর্পিল ঢালাই ব্যবহার করে।
স্ট্যান্ডার্ড এবং ক্লাস
শ্রেণিবিন্যাস
স্ট্যান্ডার্ড
প্রধান পণ্য
তরল সেবা জন্য ইস্পাত পাইপ
GB/T 14291
খনি তরল সেবা জন্য ঢালাই পাইপ
জিবি/টি 3091
কম চাপ তরল সেবা জন্য ঢালাই পাইপ
SY/T 5037
নিম্নচাপের তরল পরিষেবার জন্য পাইপলাইনের জন্য সর্পিলভাবে নিমজ্জিত আর্ক ওয়েল্ডেড ইস্পাত পাইপ
ASTM A53
কালো এবং গরম-হিপড গ্যালভানাইজড ওয়েল্ডেড এবং সিমলেস স্টিল পাইপ
BS EN10217-2
চাপের উদ্দেশ্যে ওয়েল্ডেড স্টিল টাইবস - ডেলিভারি প্রযুক্তিগত অবস্থা - part2: বৈদ্যুতিক ঢালাই নন- অ্যালয় এবং অ্যালয় স্টিল টিউবগুলি নির্দিষ্ট উচ্চ তাপমাত্রা বৈশিষ্ট্য সহ
BS EN10217-5
চাপের উদ্দেশ্যে ঢালাই ইস্পাত টাইবস - সরবরাহের প্রযুক্তিগত অবস্থা - অংশ5: নিমজ্জিত আর্ক ঢালাই নন-নির্দিষ্ট উচ্চ তাপমাত্রা বৈশিষ্ট্য সহ খাদ এবং খাদ ইস্পাত টিউব
সাধারণ কাঠামোর জন্য ইস্পাত পাইপ
জিবি/টি 13793
অনুদৈর্ঘ্য বৈদ্যুতিক প্রতিরোধের ঝালাই ইস্পাত পাইপ
SY/T 5040
সর্পিলভাবে নিমজ্জিত আর্ক ঢালাই ইস্পাত পাইপ গাদা
ASTM A252
ঢালাই এবং বিজোড় ইস্পাত পাইপ পাইলস
BS EN10219-1
অ-অলয় এবং সূক্ষ্ম শস্য স্টিলের ঠান্ডা ঢালাই কাঠামোগত ফাঁপা অংশ - অংশ 1: প্রযুক্তিগত বিতরণ শর্ত
BS EN10219-2
অ-খাদ এবং সূক্ষ্ম শস্য স্টিলের কোল্ড তৈরি ঢালাই কাঠামোগত ফাঁপা অংশ - অংশ 2: সহনশীলতা dimmsions এবং বিভাগীয় বৈশিষ্ট্য
লাইন পাইপ
GB/T 9711.1
পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস শিল্পের পাইপলাইন পরিবহন ব্যবস্থার জন্য ইস্পাত পাইপ (ক্লাস এ ইস্পাত পাইপ)
GB/T 9711.2
পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস শিল্পের পাইপলাইন পরিবহন ব্যবস্থার জন্য ইস্পাত পাইপ (ক্লাস বি ইস্পাত পাইপ)
API 5L PSL1/2
লাইন পাইপ
আবরণ
API 5CT/ ISO 11960 PSL1
পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস শিল্পের কূপের জন্য আবরণ বা নল হিসাবে ব্যবহারের জন্য ইস্পাত পাইপ
